RJ11系列通道式車輛輻射監測設備

總結概括
1、多種配置選擇，傳感器從10L到300L,從兩片到六片傳感器，滿足不同用戶需求；
2、案例近200臺（截至2014年10月），遍及出入境、碼頭、鋼鐵、再生資源、核燃料、軍隊各用戶行業，嫻熟的制造工藝和質量循環改進造就優異的產品質量；
3、所有設計及制造工藝，力求用戶在苛刻使用環境使用壽命長達10年，包括結構使用防酸防撞塑膠漆、關鍵配件采購進口長壽命名牌產品、150mm厚度鋼結構；
4、所有設計與制造工藝，力求超本地1.05倍微弱放射性檢出率達到99.999%，誤報警率降低到0.0001%。包括采用美國EJ和圣戈班塑料閃爍體傳感器，采用天然本底甄別及扣除技術，和報警閾值SEGEMA統計學優化算法；
5、所有設計與制造工藝，力求免維護的使用體驗，包括使用雙層防水設計、免維護的車速傳感方式；
6、豐富的配置接口，方便功能升級，包括：在線核素識別、中子探頭、集裝箱號牌（車牌）識別、自動抬桿、大屏幕顯示接口、遠程報警、放射源位置識別等；
7、100%通過國家計量部門現場校準。



設備選型參數
型號特征 探測器類型 探測器體積 設備凈高 監測高度范圍 推薦監測寬度范圍 允許通過車速范圍
RJ11-2050 塑閃 50升 2.6米 0.1~3.5米 5.0米 5~12Km/h
RJ11-2100 塑閃 100升 4.3米 0.1~5米 5.0米 5~15Km/h
RJ11-2120 塑閃 120升 4.3米 0.1~5米 5.0米 5~15Km/h
RJ11-2150 塑閃 150升 4.3米 0.1~5米 5.0米 5~18Km/h
RJ11-2200 塑閃 200升 4.3米 0.1~5米 6.0米 5~20Km/h

（原型號DH80CP-P）

系統必配硬件組成

- γ探測組件：塑料閃爍體4塊+低噪聲光電倍增管8套

- 支撐結構：立柱及防水箱4套

- 探測器準直：5面環鉛鉛盒4套

- 報警裝置：現場及控制中心聲光報警各1套

- 中心管理控制系統：電腦、硬盤、數據庫及分析軟件1套

- 傳輸組件：TCP/IP傳輸組件1套

- 穩壓續航裝置：UPS不間斷電源1套

- 設備安裝基礎：鋼筋水泥砼體、鋼制平臺1套

- 報告輸出：激光彩色打印機1臺，打印紙2包

系統選配輔助裝置

- 中子探測組件：長壽命中子正比計數器2-8個

- 在線核素識別組件：大體積碘化鈉探測器+低鉀光電倍增管1套

- 探頭端分析裝置：1024道多道γ能譜分析器1個

- 占位及測速裝置：對射式紅外測速系統、超聲波測速系統（可選）2對

- 車牌號碼識別：高清夜視連續攝像、拍照裝置1套

- 定位管理系統：GPS全球定位裝置、GIS地理信息系統1套

- 短信報警系統：SMS短信報警系統1套

- 車輛通過管理：現場抬桿系統1套

- 現場顯示系統：大屏幕LED顯示系統1套

- 現場廣播系統：麥克風+揚聲器1套

- 箱號識別系統：高清掃描存儲集裝箱箱號等信息（海關、出入境選配）1套

- 人員防護裝置：防護服及個人劑量報警儀1-2套

- 現場尋源裝置：便攜式n、γ檢測儀1臺

- 危險品處理裝置：大鉛當量源罐1只，加長放射源操作鉗1把


產品執行/適用標準（僅展示部分標準）
GB/T 24246-2009放射性物質與特殊核材料監測系統
GB/T 31836-2015輻射防護儀器 用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式監測系統
JJF1248-2020通道式車輛放射性監測系統校準規范
GB/T 4223-2017 廢鋼鐵5.13 廢鋼鐵中禁止夾雜放射性廢物
SN/T 0570-2007 進口可用作原料的廢物放射性污染檢驗規程
SN/T 1791.4 進口可用作原料的廢物檢驗檢疫規程 第 4 部分：廢鋼鐵
GB16487.6-2017 進口可用作原料的固體廢物環境保護控制標準—廢鋼鐵
GB/T 8993-1998 核儀器環境條件與試驗方法
GB/T 4208-2017外殼防護等級(IP代碼)
GB/T 17799.2-2003 電磁兼容 通用標準 工業環境中的抗擾度試驗
GB/T 17799.4 電磁兼容 通用標準 工農業環境中的發射標準
技術指標
產品型號 RJ11 生產廠商 上海仁機儀器儀表有限公司
γ探測器指標
探測器類型 板式塑料閃爍體+低噪聲光電倍增管 探測器體積 100升、120升、150升、200升可選
劑量率范圍 6240cps/mSv/h/升（對Cs-137） 檢測下限 能夠探測到高于本底5nSv/h(0.5mR/h)的輻射
自標定 低活度天然放射性礦物盒（非放射源）
中子探測器指標
探測器類型 長壽命3He中子探測器（2大氣壓） 能量范圍 0.025eV（熱中子）~14MeV
計數壽命 1017個計數 有效探測區尺寸 Φ50mm×1000mm、Φ25mm×1000mm可選
靈敏度 75 cps/mSv/h（對Cf-252） 本底計數 ＜5cps
在線核素識別
探測器類型 大體積碘化鈉探測器+低鉀石英光電倍增管 探測器體積 2升、4升可選
測量范圍 1nSv/h 到8mSv/h 能量范圍 40keV~3MeV
靈敏度 47500cps/mSv/h（對Cs-137） 本底 大于等于2000cps
特色功能 能夠探測到高于本底5nSv/h(0.5mR/h)的輻射
系統探測靈敏度
本底 伽馬參考本底 l0u R/h，中子本底不大于5cps (系統計數率)
誤報率 ≤0. 1% 源距 放射源距離探測面2.5米
源屏蔽 伽馬源無屏蔽，中子源無慢化，即使用裸源測試 源移動速度 8km/h
源活度的準確度 ±20%
以上條件下可探測到下表中所列活度或質量的放射性物質，在置信度95％內報警概率應≥90％：
同位素或 SNM 137Cs 60Co 241Am 252Cf 濃縮鈾（ASTM） 钚（ASTM）--伽馬 钚（ASTM）--中子
活度和質量 0.6MBq 0.15 MBq 17 MBq 20000/s 1000g 10g 200g

特別提示：該產品可按客戶要求進行定制，網站數據僅供參考，如遇變更或調整恕不另行通知，以實際產品為準。
檢測報告
應用行業
  • 核工業、海關、口岸
    核電站、核工業、國門口岸等用于個人劑量監測
  • 工業用途
    石油、化工、探傷檢測用于相關劑量監測
  • 醫療用途
    X光室,質子治療儀,CT,CR,DR等放射性醫療設備

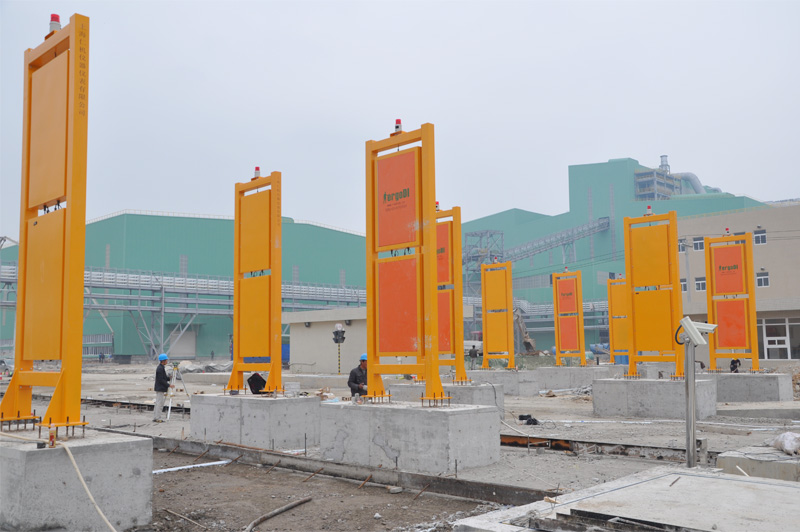

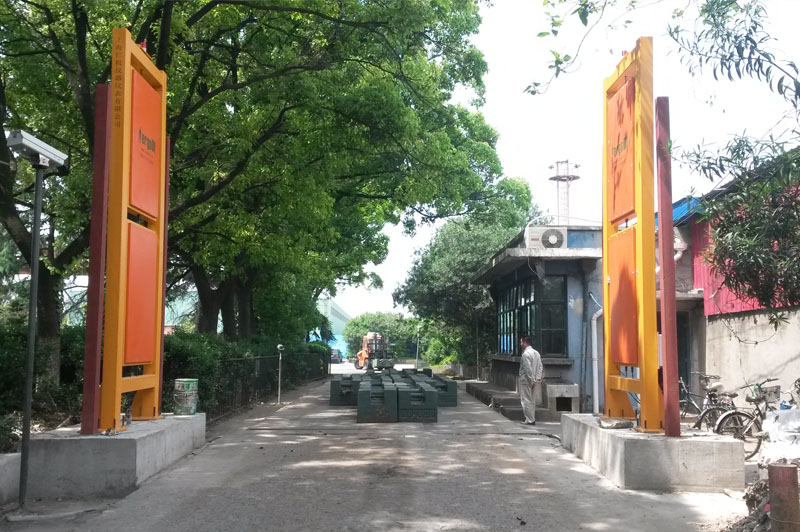

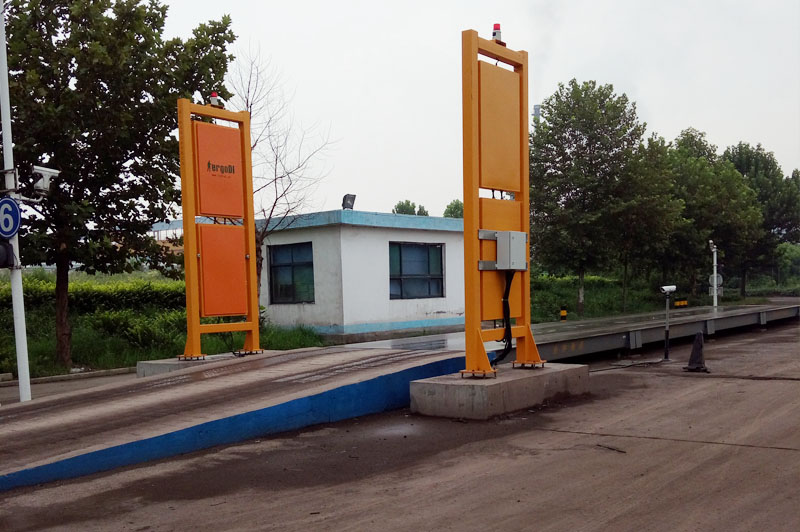

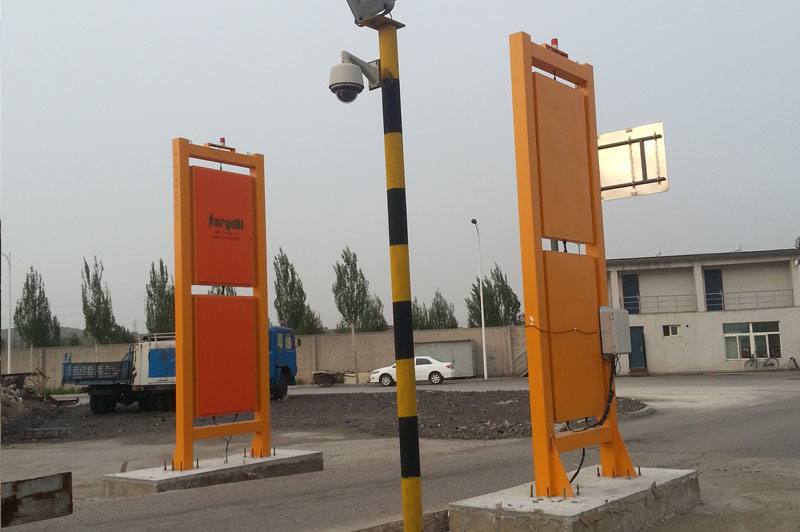

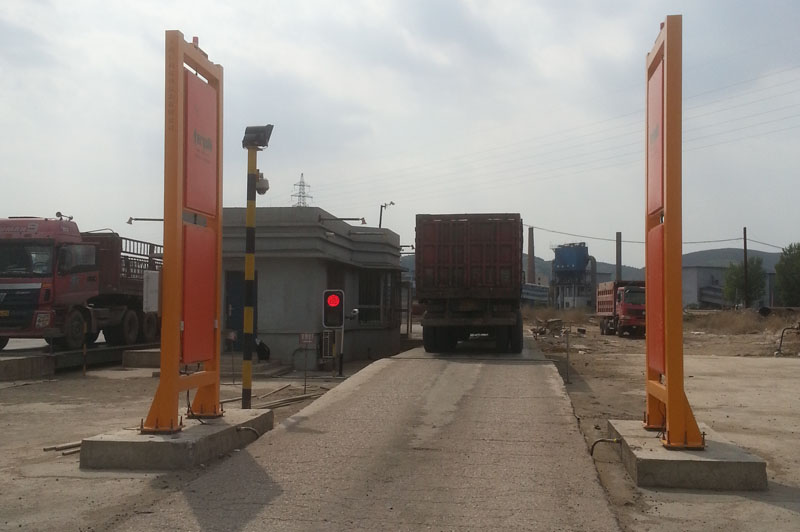

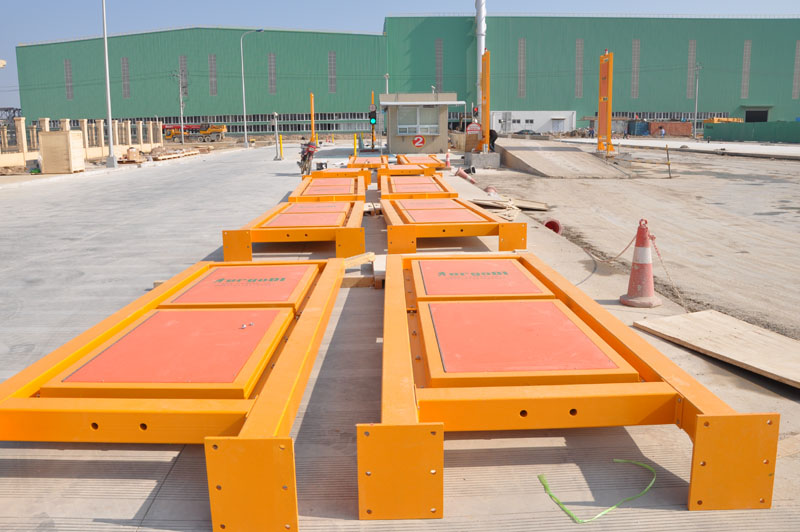

客戶案例

福建福欣     福建福欣
上海寶鋼
上海寶鋼     鞍鋼

山西鋼鐵     廣州鋼鐵
唐山鋼鐵廠
唐山鋼鐵廠
（以上僅展示部分通道式車輛輻射監測系統（RJ11系列）客戶現場安裝案例，更多客戶案例請聯系客服或咨詢客戶經理）
